Схема подключения видеонаблюдения: от камеры до монитора

Чтобы собрать систему видеонаблюдения, нужно понять, как видеосигнал идёт от камеры до экрана. При планировании схемы важно учитывать, что не каждая камера подключается к монитору напрямую: установка видеонаблюдения https://master-it.spb.ru/videonablyudenie-i-kontrol-dostupa/ustanovka-videonablyudeniya/ зависит от типа оборудования, видеовходов монитора и наличия промежуточных устройств. Компьютерные мониторы обычно не принимают сигнал камеры напрямую, а IP-камеры передают сжатый видеопоток, который нужно декодировать, поэтому между камерой и монитором чаще всего ставят видеорегистратор.

Вариант 1: Подключение через видеорегистратор (DVR/NVR)

Это самый распространённый способ: аналоговые камеры подключают к DVR, IP-камеры к NVR, а гибридные регистраторы работают с обоими типами.

Камера передает сигнал на регистратор, а тот, в свою очередь, выводит уже обработанное изображение на монитор.

Для аналоговых камер (AHD, TVI, CVI, CVBS) используется коаксиальный кабель с разъемами BNC: он идет от камеры к видеовходу DVR-регистратора. IP-камеры подключают кабелем «витая пара» к PoE-портам регистратора NVR или к PoE-коммутатору, который соединён с регистратором.

Затем регистратор подключают к монитору: чаще всего по HDMI (для современных мониторов) или по VGA (для старых). Преимущество такой схемы в том, что регистратор позволяет не только смотреть изображение в реальном времени, но и записывать видео в архив, а также выводить на экран сразу несколько камер.

Вариант 2: прямое подключение без регистратора

Существует и более простая схема, которая не требует видеорегистратора, но накладывает ограничения на используемое оборудование.

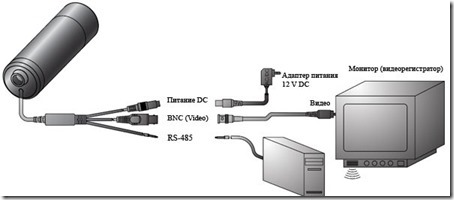

Некоторые профессиональные мониторы для видеонаблюдения имеют BNC-входы, и к ним можно подключить аналоговую камеру напрямую. Телевизор с AV-входом принимает только композитный сигнал (CVBS), поэтому камеры AHD, TVI и CVI к нему, как правило, не подойдут.

В этом случае сигнал идёт по коаксиальному кабелю от камеры к монитору или телевизору, а питание камера получает от отдельного блока.

Однако стоит учитывать, что при таком подключении видеозапись обычно не ведется — доступен только просмотр в реальном времени. IP-камеру можно подключить к монитору без регистратора или компьютера, только если у монитора есть сетевой порт и он умеет принимать видеопоток (ONVIF, RTSP); такие модели встречаются редко, а питание камере придётся обеспечить отдельно.
